1大規模儲能系統的應用場景

　　新能源電站，風力發電或者太陽能發電站，為了實現平抑輸出功率波動的目的，越來越多的發電廠開始配備儲能系統。

　　獨立儲能電站，隨著電力制度改革逐漸進入人們的視野，以倒賣電力為生的獨立儲能電站逐漸出現。

　　微電網，系統內部包含分布式電源，用電負荷，儲能系統和電網管理系統的一個小型供配電網絡。為了確保負荷的用電連續性和穩定性，每個微電網都會配備儲能系統。

　　2儲能電池管理系統(ESBMS)與動力電池管理系統(BMS)的不同之處

　　儲能電池管理系統，與動力電池管理系統非常類似。但動力電池系統處于高速運動的電動汽車上，對電池的功率響應速度和功率特性、SOC估算精度、狀態參數計算數量，都有更高的要求。

　　儲能系統規模極大，集中式電池管理系統與儲能電池管理系統差異明顯，這里只拿動力電池分布式電池管理系統與其對比。

　　2.1電池及其管理系統在各自系統里的位置有所不同

　　在儲能系統中，儲能電池在高壓上只與儲能變流器發生交互，變流器從交流電網取電，給電池組充電;或者電池組給變流器供電，電能通過變流器轉換成交流發送到交流電網上去。

　　儲能系統的通訊，電池管理系統主要與變流器和儲能電站調度系統有信息交互關系。一方面，電池管理系統給變流器發送重要狀態信息，確定高壓電力交互情況;另一方面，電池管理系統給儲能電站的調度系統PCS發送最全面的監測信息。如下圖所示。

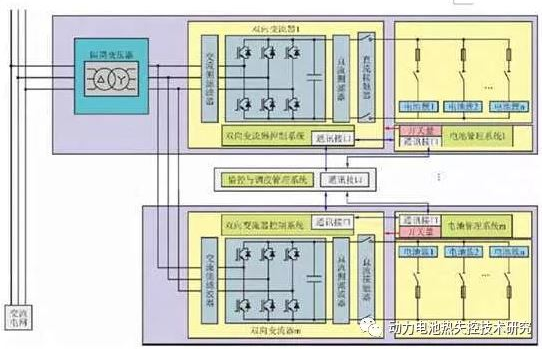

　　儲能系統基本拓?fù)?br/>
　　電動汽車的BMS，在高壓上，與電動機和充電機都有能量交換關系;在通訊方面，與充電機在充電過程中有信息交互，在全部應用過程中，與整車控制器有最為詳盡的信息交互。如下圖所示。

　

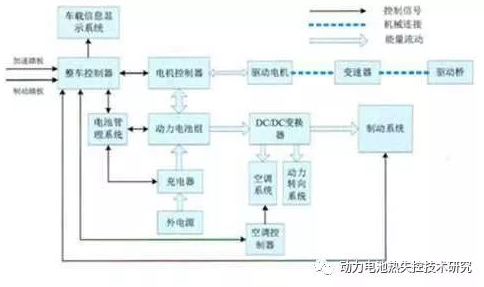

　　電動汽車電氣拓?fù)?br/>
　　2.2硬件邏輯結構不同

　　儲能管理系統，硬件一般采用兩層或者三層的模式，規模比較大的傾向于三層管理系統，如下圖所示。

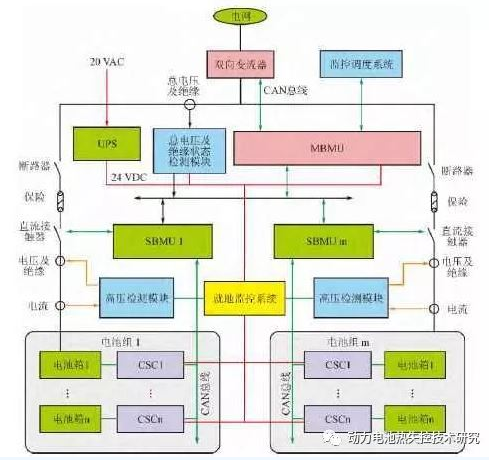

　　三層儲能電池管理系統框圖

　　動力電池管理系統，只有一層集中式或者兩分布式，基本不會出現三層的情況。小型車主要應用一層集中式電池管理系統。兩層的分布式動力電池管理系統，如下圖所示。

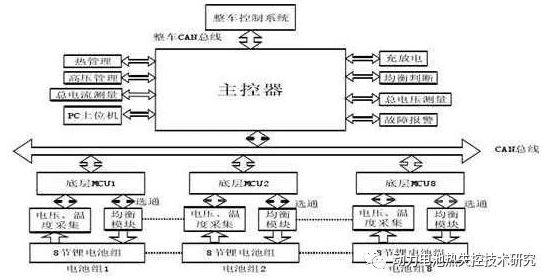

　　分布式電動汽車電池管理系統框圖

　　從功能看，儲能電池管理系統第一層和第二層模塊基本等同于動力電池的第一層采集模塊和第二層主控模塊。儲能電池管理系統的第三層，則是在此基礎上增加的一層，用以應對儲能電池巨大的規模。

　　打一個不是那么恰當?shù)谋确健Ｒ粋€(gè)管理者的最佳下屬數量是7個人，如果這個部門一直擴張，出現了49個人，那么只好7個人選一個組長，再任命一個經理管理這7個組長。超越個人能力，管理容易出現混亂。

　　映射到儲能電池管理系統上，這個管理能力就是芯片的計算能力和軟件程序的復雜度。

　　2.3通訊協議有區別

　　儲能電池管理系統與內部的通訊基本都采用CAN協議，但其與外部通訊，外部主要指儲能電站調度系統PCS，往往采用互聯網協議格式TCP/IP協議。

　　動力電池，所在的電動汽車大環境都采用CAN協議，只是按照電池包內部組件之間使用內部CAN，電池包與整車之間使用整車CAN做區分。

　　2.4儲能電站采用的電芯種類不同，則管理系統參數區別較大

　　儲能電站出于安全性及經濟性考慮，選擇鋰電池的時候，往往選用磷酸鐵鋰，更有的儲能電站使用鉛酸電池、鉛碳電池。而電動汽車目前的主流電池類型是磷酸鐵鋰電池和三元鋰電池。

　　電池類型的不同，其外部特性區別巨大，電池模型完全不可以通用。而電池管理系統與電芯參數必須是一一對應的關系。不同廠家出品的同一種類型的電芯，其詳細參數設置也不會相同。

　　2.5閾值設置傾向不同

　　儲能電站，空間比較富裕，可以容納較多的電池，但某些電站地處偏遠，運輸不便，電池的大規模更換，是比較困難的事情。儲能電站對電芯的期望是壽命長，不要出故障。基于此，其工作電流上限值會設置的比較低，不讓電芯滿負荷工作。對于電芯的能量特性和功率特性要求都不需要特別高。主要看性價比。

　　動力電池則不同，在車輛有限的空間內，好不容易裝下的電池，希望把它的能力發揮到極致。因此，系統參數都會參照電池的極限參數，這樣的應用條件對電池是惡劣的。

　　2.6兩者要求計算的狀態參數數量不同

　　SOC是兩者都需要計算的狀態參數。但直到今天，儲能系統并沒有一個統一要求，儲能電池管理系統到底必須哪些狀態參數計算能力。再加上，儲能電池的應用環境，空間相對充裕，環境穩定，小偏差在大系統里不易被人感知。因此，儲能電池管理系統的計算能力要求相對低于動力電池管理系統，相應的單串電池管理成本也沒有動力電池高。

　　2.7儲能電池管理系統應用被動均衡條件比較好

　　儲能電站對管理系統均衡能力的要求非常迫切。儲能電池模組的規模比較大，多串電池串聯，較大的單體電壓差將造成整個箱體的容量下降，串聯電池越多，其損失的容量越多。從經濟效率角度考慮，儲能電站很需要充分的均衡。

　　又由于在充裕的空間和良好的散熱條件下，被動均衡能夠更好的發揮效力，采用比較大的均衡電流，也不必?fù)?dān)心溫升過高問題。低價的被動均衡，可以在儲能電站大展拳腳。
