開關電源中常用的UC384系列芯片有什么區別

鉅大鋰電  |  點擊量:0  |  2020年05月09日

UC3842/3843/3844/3845這四種芯片的鑒別方法:用一個0-20V的可調電源接384X的VCC(7)和地(5),慢慢調高電源電壓。

8腳REF的5V電壓出現順序不同,3843、3845要比3842、3844早出5VREF。具體3843、3845在10V左右出,3842、3844在16V左右出。

6腳OUT腳。因為沒有反饋,驅動占空將輸出最大,所以3842、3843用萬用表測6腳電壓的時候約等于VCC(占空比接近100%萬用表測試出有效值為Vcc電壓,也可用示波器測試占空比),而3844、3845用萬用表測電壓的時候約等于VCC的一半電壓(占空比接近50%萬用表測試出有效值為Vcc電壓的一半,也可用示波器測試占空比)。

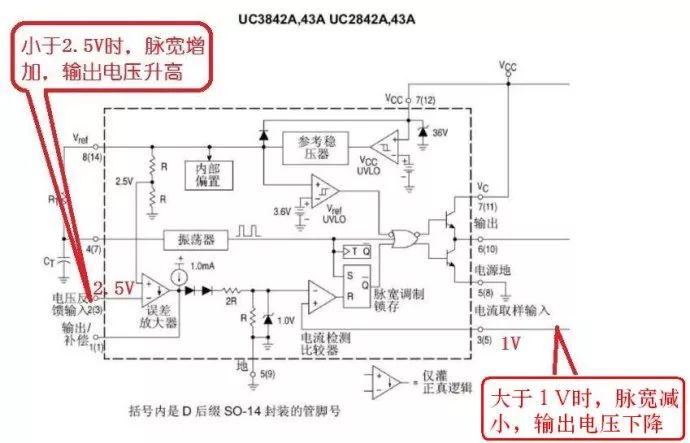

在開關電源中,電源PWM控制電路最常用的集成電路型號就是UC3842(或KA3842).下面簡單介紹一下UC3842好壞的判斷方法:

在原電路中,更換完外圍損壞的元器件后,先不裝開關管,加電測UC3842的7腳電壓,若電壓在10~17V間波動,其余各腳也分別有波動的電壓,則說明電路已起振,UC3842基本正常;若7腳電壓低,其余管腳無電壓或不波動,則UC3842已損壞.

在UC3842的7、5腳間外加+17V左右的直流電壓,若測8腳有穩定5V電壓,1、2、4、6腳也有不同的電壓,則UC3842基本正常,工作電流小,自身不易損壞。它損壞的最常見原因是電源開關管短路后,高電壓從G極加到其6腳而致使其燒毀。而有些機型中省去了G極接地的保護二極管,則電源開關管損壞時,UC3842和G極外接的限流電阻必壞。此時直接更換即可。

需要注意的是,電源開關管源極(S極)通常接一個小阻值大功率的電阻作為過流保護檢測電阻,此電阻的阻值1歐以下,大了會出現帶不起負載的現象(就是次極電壓偏低)。

由于UC3842(KA3842)的工作電壓和輸出功率均與UC3843(KA3843)相差甚遠,3842系列和3843系列在啟動電壓和關閉電壓方面也存在著較大的區別.前者的啟動電壓為16V,關閉電壓為10V;后者的啟動電壓為8.5V,關閉電壓為7.6V。這兩個系列的IC不能直接代換。如確有必要用后者代換前者時,要對電路加以改造方可。因此,這一點在維修工作中必須要注意。
