造成三元材料極片過壓的原因有兩種，一種是電池廠家為了追求電池的高能量密度導致極片過壓；另一種是材料廠家制程控制不嚴格，使不同批次三元材料的壓實密度不一致，而電池廠家未分析材料的具體情況，按照常規(guī)工藝參數(shù)制備極片時將極片過壓。

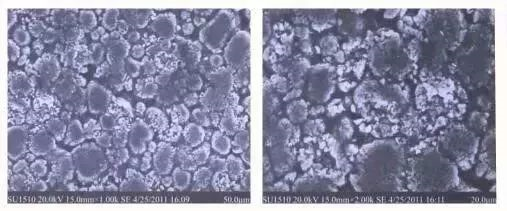

▲過壓后的極片SEM圖

極片過壓會造成電池容量降低，循環(huán)惡化，內(nèi)阻增加等問題。首先，極片過壓會使球形三元材料大面積破碎，新產(chǎn)生的表面有很多脫離了二次球的一次小顆粒，它們要么因為沒有接觸到PVDF而從極片上掉落，要么因為沒有接觸到導電劑而使極片導電性能局部惡化。

新表面的產(chǎn)生也使比表面增大，與電解液的接觸面增大，副反應增加，從而造成電池性能降低，如電池氣脹、循環(huán)衰減等。過壓還會造成鋁箔變形，極片脆片，容易折斷，電池內(nèi)阻增加。

另外，過壓的極片中，材料顆粒之間的擠壓程度過大，造成極片孔隙率低，極片吸收電解液的量也會降低，電解液難以滲透到極片內(nèi)部，直接的后果就是材料的比容量發(fā)揮變差。保液能力差的電池，循環(huán)過程中極化很大，衰減很快，內(nèi)阻增加明顯。

極片是否過壓可以通過觀察極片是否脆片、做電鏡查看材料是否被破碎、估算極片孔隙率等方法來判斷。其中極片孔隙率是判斷極片吸液量、吸液速率的一項重要指標，對電池性能產(chǎn)生直接影響。

極片孔隙率是指極片輥壓后內(nèi)部孔限的體積占輥壓后極片總體積的百分率。極片孔隙率過低會降低電解液量對極片浸潤速率，影響電池性能發(fā)揮，過高會降低電池能量密度，浪費有效空間。因此，不能為了追求能量密度而過度提高壓實密度。
