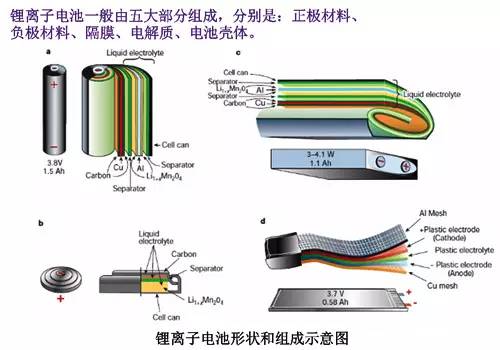

本文主要講鋰離子電池的相關技術，僅供參考。手機電池由三部分組成：電芯、保護電路和外殼。當前手機電池一般為鋰離子電池（不規范的場合下常常簡稱鋰電池）。

　　鋰離子電池是一種充電電池，它主要依靠鋰離子在正極和負極之間移動來工作。在充放電過程中，Li+在兩個電極之間往返嵌入和脫嵌：充電池時，Li+從正極脫嵌，經過電解質嵌入負極，負極處于富鋰狀態；放電時則相反。一般采用含有鋰元素的材料作為電極的電池。是現代高性能電池的代表。

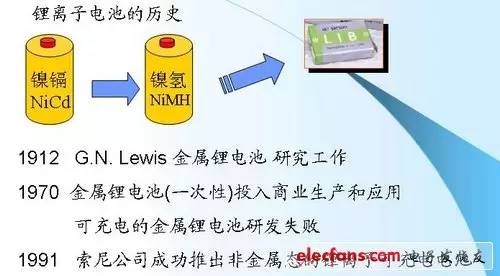

　　一、鋰離子電池的歷史

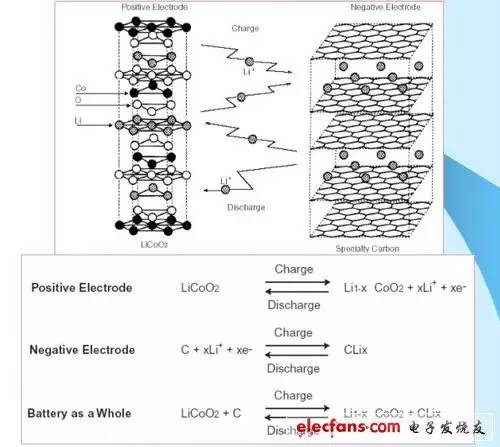

　　二、鋰離子電池的電化學反應式

　　現人俗稱鋰離子電池的這種可逆反應方式為搖籃式反應，充電時鋰離子Li+從正極透過隔膜往負極跑。放電是反之。如此”搖擺”就形成了可充電的鋰離子電池基本機理。

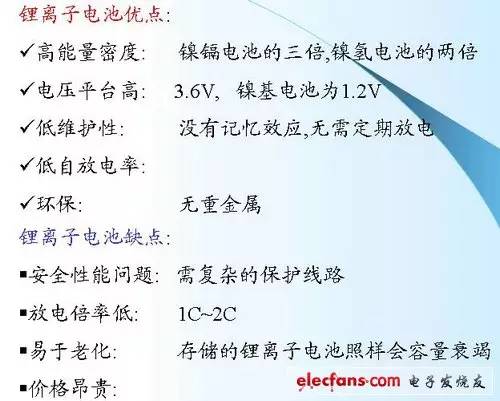

　　三、鋰離子電池的優缺點簡介

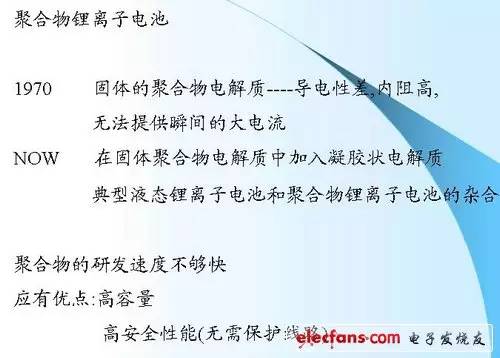

　　四、聚合物鋰離子電池的歷史

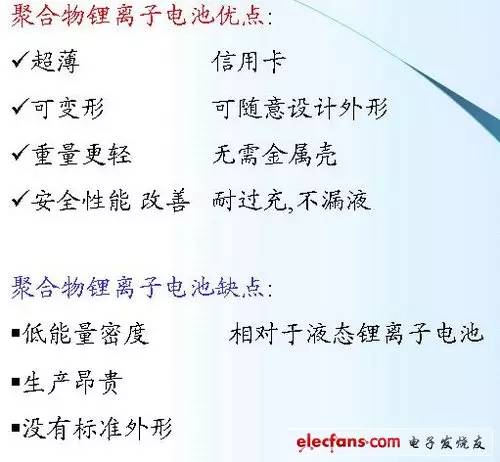

　　五、聚合物鋰離子電池的優缺點

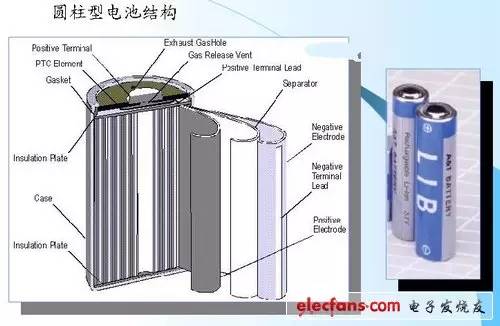

　　六、圓柱型鋰離子電池的結構

　　此結構一般為液態鋰離子電池所采用，也是最古老的結構之一，偶爾在較早的手機上還能找到它的影子，大多數用在筆記本電腦的電池組里面。

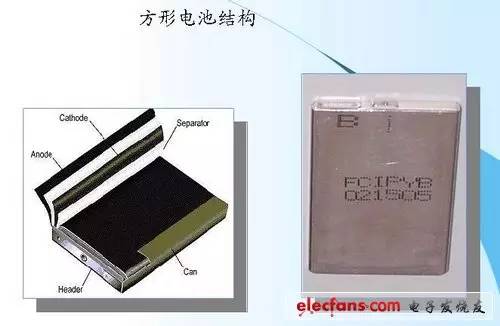

　　七、方形鋰離子電池的結構

　　應用較普遍的液態鋰離子電池形態，廣泛的應用在各個移動電子設備的電池組里面，特別是手機電池。圖右面的是sanyo生產的UP383450，即3.8mm*34mm*50mm，標稱容量已經達到650mAh。

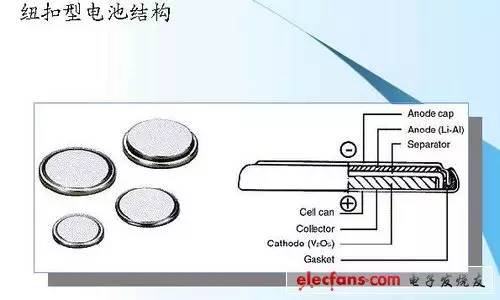

　　八、紐扣型鋰離子電池的結構

　　此種可充電的鋰離子電池不常見，容量不大，在幾個到幾十mAh之間，應用領域也不廣泛。類似的產品都是采用一次性的鋰電池或黃金電容。國內武漢力興曾有類似產品，只見其介紹，本人未測試過，不知性能如何？

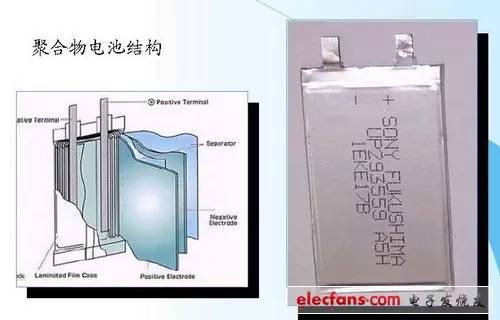

　　九、聚合物鋰離子電池的結構

　　這就是聚合物鋰離子電池的典型結構，圖中的結構稱為卷繞式，也有層疊式的，其外面包裹上一層復合鋁箔后基本形狀就象右面的圖片。（注右面的聚合物鋰離子典型為sony生產的UP293559，即厚度為2.9mm，長寬為35mm*59mm，不算兩個極耳的尺寸）
