1.概述

　　電池模塊包括鋰電池和電池管理單元，電池管理單元主要完成電池充放電管理、電量檢測、溫度監測、系統供電管理。

　　2.設計依據

　　蜂窩電話用鋰離子電池總規范《GB/T182872000規范》

　　3.主要性能和技術指標

　　3.1電池性能指標

　　容量：6000～8000mAh

　　尺寸：50x150x8mm3(根據結構設計要求可微調)

　　工作溫度：-20~55℃

　　存儲溫度：-25~65℃

　　充電溫度：0~40℃

　　額定電壓：3.8V

　　工作電壓：3.5～4.2V

　　放電額定電流：5A

　　放電峰值電流：8A

　　放電要求：電壓降至3.5V時，放電電量達到容量90%以上

　　3.2電池管理功能

　　監測電池溫度

　　監測電池充電、放電狀態

　　檢測剩余電量

　　監測電池電壓

　　輸入過壓過流保護

　　4模塊方案設計

　　4.1模塊組成

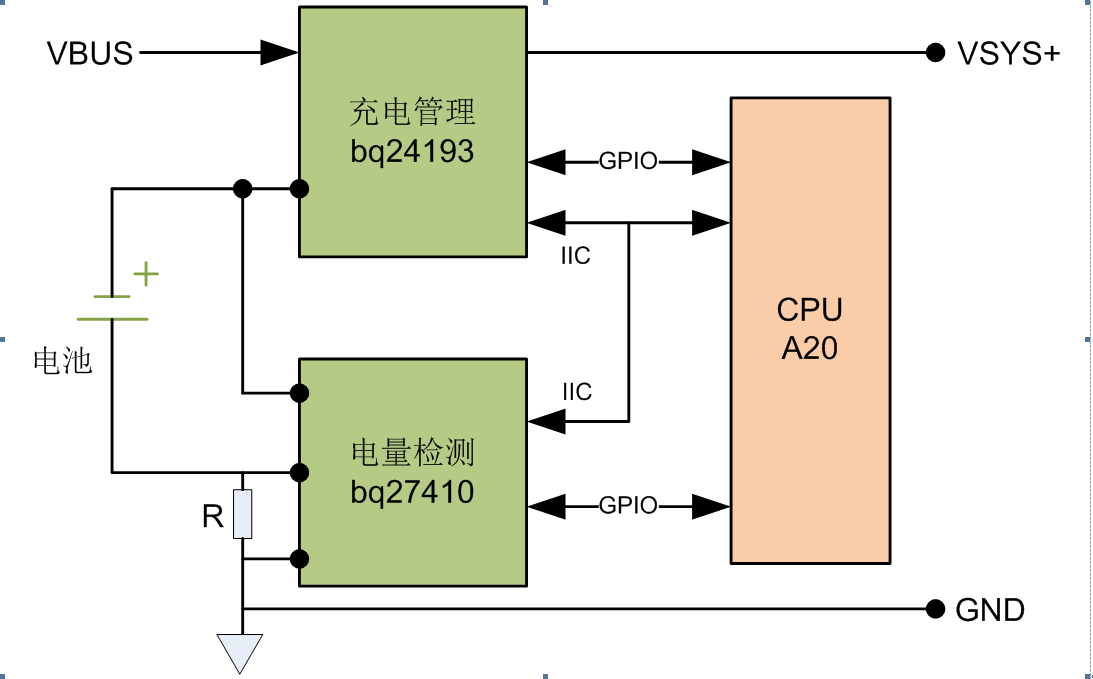

　　圖1電池模塊框圖

　　電池模塊包括鋰電池、充電管理、電量監測三部分。

　　4.2方案設計

　　4.2.1鋰電池

　　鋰電池采用單體、可更換式設計，需要外殼包裝，用戶可自行從設備上拆卸、安裝、更換鋰電池。

　　電池接口采用3線觸點式，包括電源+、電源－、溫度檢測點，接觸點需鍍金處理。

　　電池額定電壓3.8V，工作電壓范圍為3.5~4.2V，容量6000~8000mAh，放電額定電流為5A，峰值電流達到8A。

　　電池具備溫度傳感功能，可集成負溫度系數熱敏電阻于電池內部，通過充電管理芯片實現電池內部溫度監測。

　　4.2.2充電管理

　　充電管理芯片采用TI的BQ24193，集成開關模式電池充電管理和系統電源路徑管理，支持寬范圍輸入源，包括標準USB主機接口、USB充電端口、高功率DC適配器。

　　在無需軟件控制情況下完成一個充電周期，通過自動檢測電池電壓實現充電的三個階段：預充電、恒流充電和恒壓充電，當充電電流低于預設定值(10mA)時充電器自動終止。

　　BQ24193提供對電池充電和系統運行的多種安全特性，包括雙組負溫度系數熱敏電阻監視、充電安全性定時器和過壓/過流保護，并支持符合JEITA標準的溫度曲線。

　　4.2.3電量檢測

　　電量檢測芯片采用TI的BQ27410，基于TI專利技術ImpedanceTrack的易配置電池電量監測，可提供剩余電池容量、充電狀態(進度)、電池電壓。

　　建模電池放電曲線可準確報告充電狀態，可根據電池老化、電池自放電以及溫度/速率的低速率進行自動調整。

　　4.3可靠性設計

　　鋰電池嚴格遵守蜂窩電話用鋰離子電池總規范《GB/T182872000》。

　　4.4環境適應性要求

　　?根據GSPSHUB的應用環境要求，鋰電池的工作溫度為-20~55℃，工作濕度為5%～95%非冷凝；存儲溫度-25~65℃。

　　5鋰電池測試方法

　　5.1基本性能測試

　　5.1.1容量測試

　　以0.2CA恒流充電，當電池電壓達到限制電壓4.2V時，改為恒壓充電，當電流小于0.01CA時，停止充電。靜置10分鐘，以1C恒流放電，當電池電壓達到限制電壓3.5V時，結束放電。通過放電時間來計算電池容量。

　　5.1.2壽命測試

　　靜置10分鐘，以0.4CA恒流充電，當電池電壓達到限制電壓4.2V時，改為恒壓充電，當電流小于0.01CA時，停止充電。靜置10分鐘，以1C恒流放電，當電池電壓達到限制電壓3.5V時，結束放電。按此方法循環30次。

　　5.1.3內阻測試

　　使用1KHz的交流電壓，使用內阻測試儀器測試內阻.

　　5.1.4荷電保持能力

　　環境溫度（20±5）℃時，電池完全充滿電后開路擱置30天。以0.2CA恒流放電，其放電時間應不少于4.5h。

　　5.2環境性能測試

　　5.2.1高溫性能

　　已充滿電的電源在溫度為（65±2）℃條件下放置2h實驗后，觀察外觀，并能進行正常的充放電。

　　5.2.2低溫性能

　　已充滿電的電池在溫度為（-20±3）℃條件下放置24h實驗后，觀察外觀，并能進行正常的充放電。

　　5.2.3恒定濕熱性能

　　已充滿電的電池在（40±2）℃，相對濕度為93%±2%條件下放置48h實驗后，將電池取出在環境溫度20℃±5℃條件下放置2h，外觀良好，并能進行正常的充放電。

　　5.2.4振動試驗

　　滿充電電池將電池安裝在振動臺上，按下面的振動頻率和對應的振幅調整好實驗設備，X、Y、Z三個方向每個方向從10Hz—55Hz循環掃頻振動30min，

　　振動頻率：10—30Hz單振：0.38mm；

　　振動頻率：30-55Hz單振幅：0.19mm；

　　震動結束后電池外觀良好，電壓大于3.6V。

　　5.2.5碰撞實驗

　　振動結束正常的電池，將電池平均按X、Y、Z三個相互垂直軸向直接或者通過夾具固定在在臺面上，按下面的要求調節好加速度、脈沖時間，進行碰撞實驗。

　　脈沖峰值加速度：100m/s2

　　每分鐘碰撞次數：40—80

　　脈沖持續時間：16ms

　　碰撞次數：1000±10

　　電池外觀良好，電池電壓大于3.6V。

　　5.2.6自由跌落試驗

　　電池在碰撞實驗結束后，將電池樣品由高度1米的位置自由跌落在置于水泥地面上的18mm—20mm的厚的硬木板上，從X、Y、Z正負方向自由跌落一次。

　　自由跌落實驗結束后，將電池以1C電流放電到終止電壓。然后按1C充電循環三次，其中至少一次放電時間超過51分鐘。

　　5.3安全保護性能

　　5.3.1過充電保護

　　滿充電電池，用恒流恒壓源持續給電池加載8h，恒流恒壓源電壓為8V，電流為2C的外接電流，電池外觀良好，不爆炸，不起火，不冒煙，不漏夜。

　　5.3.2過放電防護

　　電池在以0.2C放電至終止電壓后，外接30W負載放電24h，電池外觀良好，不爆炸，不起火，不冒煙，不漏夜。

　　5.3.3短路保護

　　滿充電電池，將正負極接上0.05W短路1個小時，電池外觀良好，不爆炸，不起火，不冒煙，不漏液。將電池正負極斷開，以1C電流對電池充電5s，測量電池的電壓，電池電壓大于3.9V。

　　注：以上測試盡量在有安全措施的情況下進行。

　　5.4安全性測試

　　5.4.1重物沖擊

　　電池放置于沖擊臺上，將10kg重錘自1m高度自由落下，沖擊已固定在夾具中的電池（電池的面積最大的面應于臺面垂直），沖擊過后，電池允許發生變形，但應不起火、不爆炸。

　　5.4.2熱沖擊

　　電池放置于熱箱中，溫度以（5℃±2℃）/min的速率升至150℃±2℃，保持30min，電池應不起火、不爆炸。

　　5.4.3存儲

　　進行儲存試驗的電池應選自生產日期到試驗日期不足3個月的電池，電池儲存前應按1C充電的制式給電池充入40%-50%的容量，然后在環境溫度，相對濕度45%-85%的環境中儲存。儲存期12月后，電池按1C進行充電后，進行0.2C放電時間應大于4h。
