電池極片的軋制是軋輥與電池極片之間產生摩擦力，把電池極片拉進旋轉的軋輥之間，電池極片受壓變形的過程。電池極片的軋制不同于鋼塊的軋制，軋鋼是板材沿縱向延伸和橫向?qū)捳沟倪^程，其密度在軋制過程中不發生變化，而電池極片的軋制是正負極片上電池材料壓實的過程，其目的在于增加正極或負極材料的壓實密度，合適的壓實密度可增大電池的放電容量、減小內阻、減小極化損失、延長電池的循環壽命、提高鋰離子電池的利用率。

　　電池極片軋制設備是從軋鋼機械演變過來的，一般由機架部分、傳動部分及電控部分組成。根據機械結構與輥壓模式，本文介紹三種常用的鋰離子電池極片輥壓機及其工藝特點：手動螺旋加壓式極片軋機、氣液增壓泵加壓式極片軋機、液壓伺服加壓式極片軋機。

　　1、手動螺旋加壓式極片軋機

　　這種設備由減速電機驅動高硬度壓輥旋轉，采用斜塊式輥縫調節裝置機械調整壓輥間隙，使極片受壓成型，增加極片密度，主要用于軋制單片的電池極片，輥壓示意如圖1所示。這種設備主要應用于實驗室，通過設定輥縫值使軋輥在極片上加載壓力，沒有額外的加壓裝置。因此，一般實際壓力比較小，輥壓極片壓實密度受到限制，而且一般最大輥縫受機械裝置限制，存在一個最大值，一般不能輥壓太厚的極片。

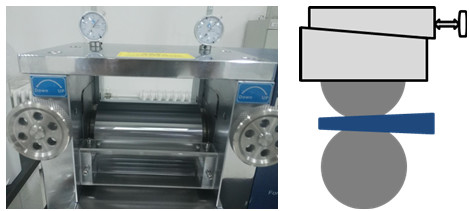

　　圖1手動螺旋加壓調輥縫示意圖

　　2、氣液增壓泵加壓式極片軋機

　　氣液增壓泵加壓方式電池極片軋機采用楔鐵和絲杠離線調節輥縫，不能對軋輥間隙和軋制力進行實時在線調節，成本比較低，能夠軋制對稱涂布的電池極片，如圖2。

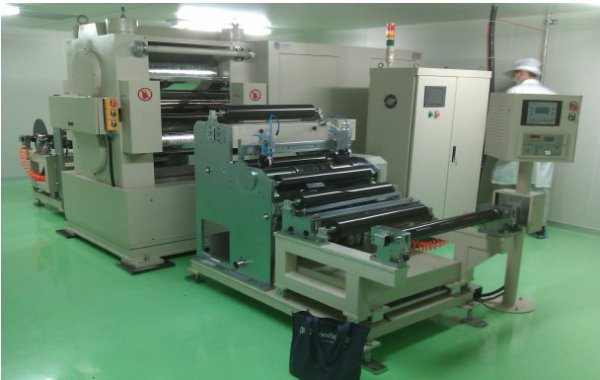

　　圖2極片軋機實物照

　　這種軋機的輥縫由可變厚度的中間斜楔調整，調隙原理：在軋輥兩端的軸承座之間各有兩塊斜面相貼的調隙斜鐵。通常固定其中一塊較薄的稱為靜斜鐵，移動另一塊較厚的稱為動斜鐵，當兩塊斜鐵在斜面方向上有相對位移時，組合出不同的厚度，進而有了不同輥縫。如圖3所示。一般使用步進電機帶動斜鐵滑塊運動的機構，把步進電機的旋轉運動轉化為軋輥之間距離的調整，其結構圖見圖4。在用伺服電機驅動斜鐵移動時，為了能更直觀看到的輥縫，所以調整斜鐵到軋輥兩端縫隙剛好為零，把斜鐵的這個位置稱為原點，并安裝一個限位開關稱為原點開關。

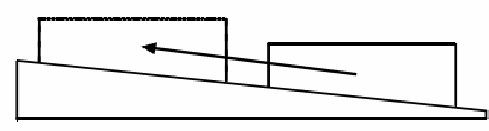

　　圖3斜楔調隙示意圖

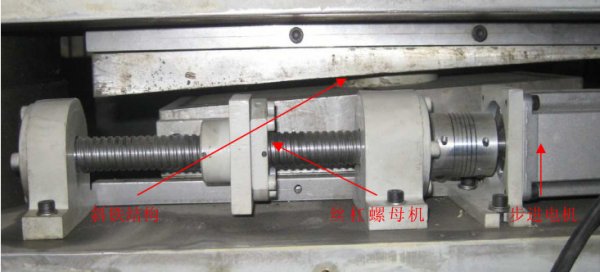

　　圖4縫隙部分步進電機機械結構

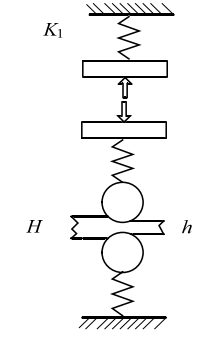

　　圖5斜楔式電池極片軋機示意圖

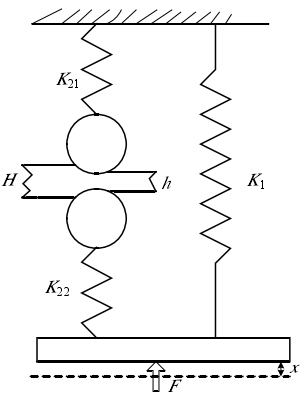

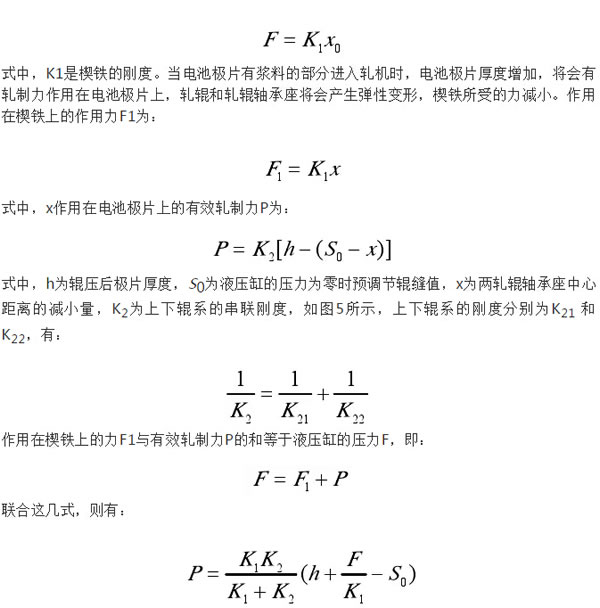

　　圖5是斜楔式電池極片軋機受力示意圖，液壓缸壓力F作用在軋輥兩側的軸承座上，極片軋制時，液壓缸壓力F分解為作用在楔鐵上的力和作用在極片上的有效軋制力。軋制基本過程為：設電池極片進入軋機前，軋機加壓液壓缸的壓力為零時，預調節輥縫值S0。利用氣液增壓泵加壓后，軋輥軸承座以及楔鐵將會被壓縮，兩軸承座中心距離將會縮短，由于軋輥不會接觸，所有的壓力將會作用在楔鐵上，設縮短的距離為x0，液壓缸預緊力為F，則：

　　由此式可知液壓缸壓力F、預調節輥縫S0、來料厚度H等對極片有效軋制力P和輥壓厚度h的影響。將上下輥系的彈性變形曲線A、電池極片的塑性變形曲線B和軸承座與楔鐵彈性變形曲線C畫在同一圖中，如圖6所示，O點所對應的橫縱坐標就分別是有效軋制力和極片軋出厚度。

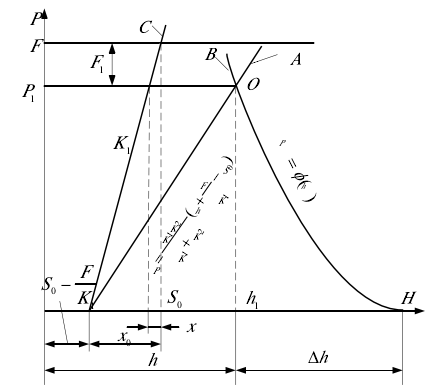

　　圖6帶楔鐵的彈塑性曲線疊加的有效軋制力-輥壓厚度圖

　　工藝參數調節要點

　　但是，在帶楔鐵的軋機中，設定的液壓缸壓力F并不是完全作用在極片上，而是分解為作用在楔鐵上的力和作用在極片上的有效軋制力兩部分。而且分量隨著輥壓參數設定不同而不一樣。

　　（1）液壓缸壓力F保持不變時，輥縫調定不同的值，如果預輥縫S0比較小時，軸承座與楔鐵脫開，壓力全部作用在極片上，預輥縫由小增加直至某臨界值之前，輥壓厚度都不會變化，但這種情況不是很穩定。超過臨界值，預輥縫S0繼續增加，作用在極片上的有效軋制力不斷減小，極片厚度增加。

　　（2）預調定輥縫S0比較合適且不變時，如果液壓缸的壓力F調定值小于某一個值，在軋輥輥壓極片時，軸承座就會與楔鐵脫開，壓力全部作用在極片上，隨著油缸壓力增加，作用在極片上的有效軋制力也增加，輥壓厚度減小。但液壓缸壓力大于此值后，油缸壓力繼續增大，增大的壓力基本消耗在楔鐵上了，有效軋制力增加不明顯。

　　（3）輥縫和液壓缸壓力設定不變，軋制不同厚度的電池極片。來料厚度變小時，輥壓厚度也隨之減小，但是損耗在楔鐵上的壓力增大，而有效軋制力減小，涂層壓實密度不會保持恒定。

　　（4）目前，氣液增壓泵加壓式極片軋機的實際使用過程中，沒有一個統一的調節輥縫與液壓缸壓力的方法。調定一個比較小的輥縫，液壓缸液壓小一些；或者調定一個較大的輥縫，液壓缸壓力增大些，都能軋出同樣厚度的電池極片。為了使液壓缸的壓力得到有效的利用，減少壓力增加導致的系統能量損失，應該使消耗在楔鐵上的壓力盡量減小，但是為了有一定的富裕度，可以使得油缸壓力略大于所需軋制力，可以根據下式算出所需要的預輥縫：

　　3、液壓伺服加壓式極片軋機

　　AGC（AutomaticGaugeControl）軋機是一種具有在線自動厚度調節技術的極片軋機，目前最先進的是全液壓壓下調節裝置。液壓伺服控制加壓式極片軋機不再使用楔鐵調節輥縫值，液壓缸壓力能夠完全作用在電池極片上，為了能夠?qū)崟r控制作用在電池極片上壓力和液壓缸活塞位置，加壓系統采用閥控缸的液壓伺服控制系統。這種方式結構簡單，靈敏度高，能夠滿足很嚴格的厚度精度要求，可實現恒壓力、恒間隙軋制。傳遞的力和功率大的液壓伺服控制系統的引入使得極片軋機能夠?qū)崿F(xiàn)壓力和輥縫的在線實時調節，軋制單雙層交替涂布的極片時，單層部分也能得到比較好的軋制效果，使得軋制極片的質量大大提高。軋制過程中有桿腔通過減壓閥、溢流閥和蓄能器的組合保持一個恒定壓力。上下軸承座之間有四個柱塞缸，通過減壓閥和溢流閥的組合保持恒壓以平衡上輥系的重量。

　　機座的剛度采用軋輥壓靠法測定，確定過程具體如下：兩軋輥之間沒有電池極片、軋輥空轉的情況下，上軋輥慢慢壓下，使上下軋輥直接接觸壓靠。軋輥接觸壓靠后，控制液壓伺服缸，使上軋輥繼續下降，使軋機工作機座產生彈性變形。然后控制上軋輥慢慢上升，兩軋輥慢慢分開，測量軋制力和液壓缸體與活塞相對位置的對應關系。缸體與活塞相對位置的變化反應的就是工作機座的彈性變形。

　　圖7液壓伺服加壓式電池極片軋機示意圖

　　液壓伺服系統加壓式電池極片軋機加壓機構示意圖如圖7，液壓壓力全部作用在極片上，有效軋制力P為：

　　其中，K為整個機架的剛度，h為輥壓厚度，S0為預調節輥縫。

　　液壓伺服加壓式極片軋機能夠?qū)崟r控制作用在電池極片上壓力和液壓缸活塞位置，具備恒壓力、恒輥縫兩種軋制模式。

　　恒輥縫軋制

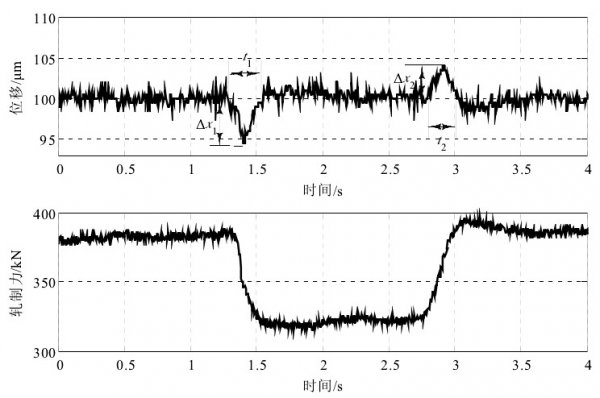

　　圖8恒輥縫(100μm)軋制實驗曲線

　　如圖8所示，當軋輥從電池極片有漿料部分輥壓到無漿料的過程中，因為電池極片的突然變薄，上軋輥會突然下降然后快速恢復的原位置，軋機機座的彈性變形減小，軋制力也相應減小。當軋輥從電池極片的基帶部分輥壓到有漿料部分的過程中，上軋輥會突然上升然后下壓到要求的位置，軋機機座的彈性變形增大，軋制力也相應增大。但總體來看，位移波動不是很大。

　　目前甚至出現雙閉環控制系統，內環位置控制環（APC）是的核心控制環節，其輸出為軋輥的實際位置或稱實際輥縫，即現恒輥縫軋制。外環為極片厚度控制環，實時在線檢測極片厚度，厚度反饋信號用來修正位置環的輥縫設定值，通過液壓伺服控制，使軋輥快速動作，以達到迅速消除厚差的目的。

　　恒壓力軋制

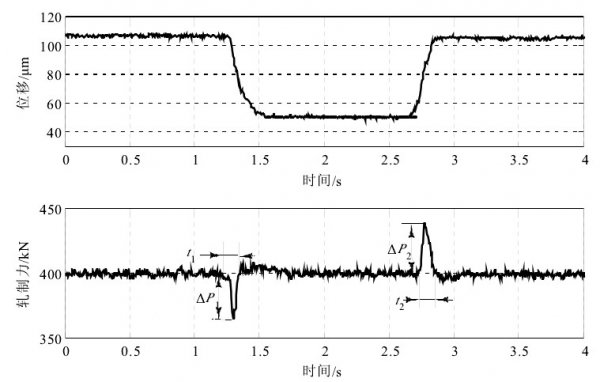

　　圖9恒軋制力（單側400KN）軋制實驗曲線

　　如圖9所示，當軋輥從電池極片有漿料部分輥壓到無漿料部分的過程中，因為電池極片的突然變薄，軋制力會有一個減小的波動，再快速恢復到設定值，上軋輥也相應下降。當軋輥從電池極片的基帶部分輥壓到有漿料部分的過程中，軋制力會有個增大的波動，再快速恢復到設定值，上軋輥也相應上升。但總體來看，壓力波動不是很大。

　　由于軋機兩側機械結構制造裝配的不完全對稱、傳動側與傳動軸相連、電池極片在輥系間的位置也不能保證在中間，位置的變化有一定差別。由于電池極片負載的特殊性，如何克服在過極片間隙時，減小壓力的波動等問題還有待進一步解決。
